在制作論文配圖時，我們首先需要確定的就是圖像的版式（尺寸）。如若在錯誤的版式上進行設計和繪制，往往會在最終投稿時，遇到一些不必要的麻煩。關于圖像版式的要求，一般在出版社的Guide for Authors中會有明確的指導，有些出版社也許沒有明確列出，建議作者向出版社詢問，表達自己對文章的重視、專業和細心。我們這里就對論文配圖的常見版式進行初步的討論。

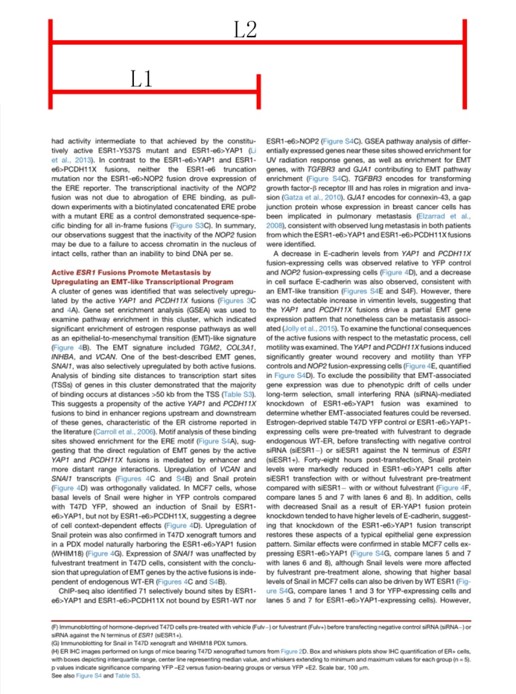

除卻一些比較特殊的期刊（如Science和某些物理領域刊物），大部分學術期刊都是采取兩欄排版。這里我們注意2個數據，即L1（單欄寬度）和L2（雙欄寬度）。

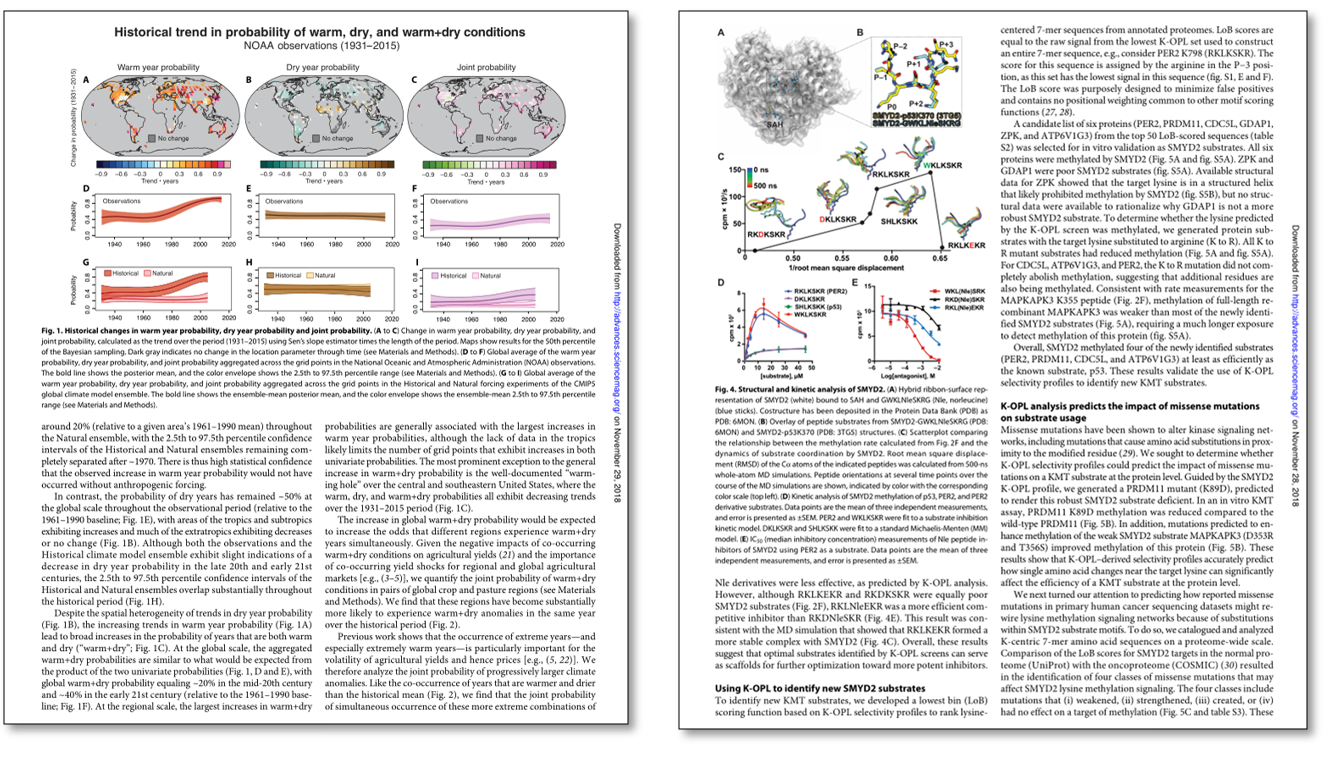

我們?cè)陂_(kāi)始設計繪制時，首先就要考慮并確定圖像的寬度，采取單欄排版還是雙欄排版。對于長度而言，則可以自由確定。如下即為雙欄排版和單欄排版的實例。

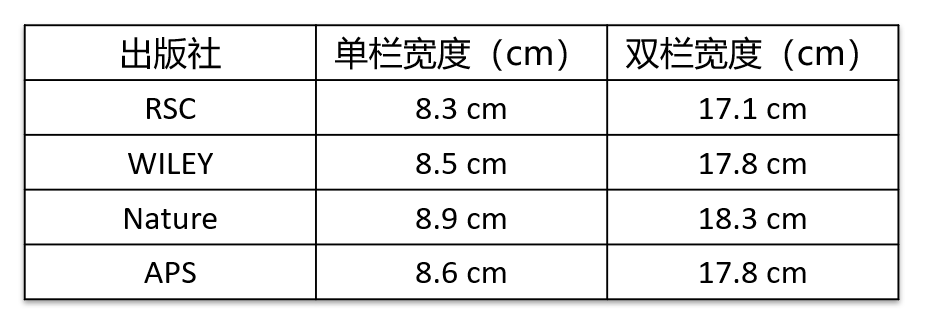

這里需要注意一點，對于不同期刊而言，L1和L2的賦值往往是不一樣的，這里簡單的給大家提供幾個常見出版社的數據：
如果在投稿初期并不能確定是否會更改目標期刊，我們也可以先確定一個比較適中的版式，后期進行微調：一般期刊的單欄圖像寬度為8 cm-9 cm，雙欄17 cm-18 cm左右，高度一般不固定，需具體期刊具體對待。

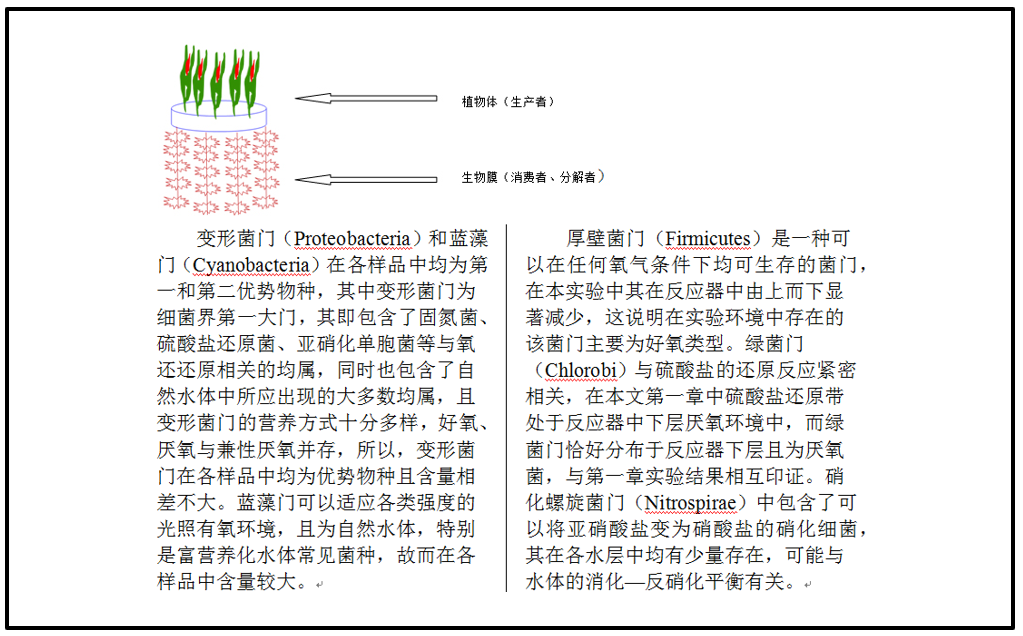

最后提示諸位一種需要我們特別留意避免的情況：配圖寬度遠大于L1，同時又遠小于L2。這樣會造成版面的浪費，同時也影響美觀，是為大多數出版社所明令禁止的。下圖即為典型案例。
